Регулировка света в отоскопе и офтальмоскопе. Выбираем реостат.

Все клинические отоскопы и офтальмоскопы со стандартной рукояткой (она же тип С, или рукоятка под батарейки-бочонки) снабжены реостатом. Давайте разберемся, зачем он нужен на самом деле и какой тип реостата выбрать.

Зачем в рукоятку отоскопа и офтальмоскопа устанавливают реостат?

Многие врачи считают, что реостат нужен исключительно для плавной настройки яркости. Однако на практике большинство опрошенных нами ЛОР врачей и офтальмологов просто выкручивают его на максимум. Истинные причины установки поворотного регулятора более комплексные.

1. Удобное и не дорогое решение.
Встроить простой кнопочный или ползунковый выключатель в цельнометаллическую рукоятку —задача не простая. Это требует сложной фрезеровки, сварного или заклепочного крепления и электроизоляции компонентов, что значительно удорожает производство. Поворотный реостат – выключатель — это простое и экономичное решение. Он компактно размещается в верхней пластиковой части рукоятки, не увеличивая ее диаметр, и интуитивно понятен в использовании.

2. Продление срока службы лампы.
Эта причина особенно важна для приборов с лампами накаливания (вакуумными, галогеновыми, ксеноновыми). Их тонкая спираль и электроды наиболее уязвимы в момент включения. При одномоментной подаче максимального напряжения металл не успевает адаптироваться к резко изменившейся температуре. Реостат решает эту проблему: при повороте напряжение нарастает плавно, от 0 до 3 вольт, позволяя нити накаливания постепенно разогреться до рабочей температуры. Это значительно снижает риск перегорания и продлевает жизнь лампы.

3. Маркетинговое преимущество.
Наличие дополнительной функции, даже если ей пользуются нечасто, воспринимается как плюс. При прочих равных врач скорее выберет прибор с возможностью регулировки света «про запас». Чтобы оставаться конкурентоспособными, производители оснащают реостатами практически все рукоятки стандартного типа. Конечно, если не появится более оригинальное и принципиально новое решение.

Типы реостатов отоскопов и офтальмоскопов: электроника против механики

Современные диагностические приборы предлагают два основных типа регулировки света.

Электронный реостат: высокотехнологичное решение

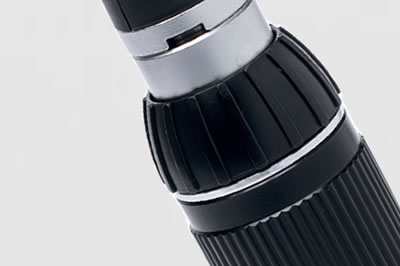

Электронный реостат

Карманные диагностические приборы с электронными микросхемами получил массовое распространение относительно недавно, около 20 лет назад. Кольцо регулировки здесь выступает в роли «джойстика», который передает команды включения/выключения и желаемого уровня освещения микропроцессору. Включение происходит плавно (обычно за 2–3 секунды). У многих электронных реостатов есть полезные опции, такие как автоматическое отключение при бездействии и световая индикация работы.

Рукоятки диагностических приборов с электронным реостатом, это, безусловно, передовое и высокотехнологичное решение. Однако, как большинство высокотехнологичной электроники, требуют более бережного отношения и утонченного обслуживания, чем традиционная механика. Электроника уязвима к влажности, экстремальным температурам и механическим воздействиям. Для стабильной работы микросхем рекомендуется использовать только качественные оригинальные батарейки.

В случае поломки электроники самостоятельный ремонт невозможен. Часто производители не предусматривают негарантийный компонентный ремонт, предлагая полную замену рукоятки.

Механический реостат: проверенная классика

Механический реостат отоскопа KaWe

Это традиционная технология, которая используется уже более 50 лет. С годами улучшаются материалы и технологии изготовления, но принцип работы не меняется: подвижный контакт скользит по виткам проволочной катушки (резистора). Чем больше витков задействовано, тем выше сопротивление и тусклее светит лампа. Меньше витков задействовано – свет ярче. При повороте на максимум контакт замыкается напрямую, обеспечивая максимальную яркость.

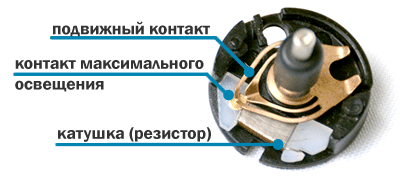

Устройство механического реостата отоскопа KaWe

В этой системе нет сложной электроники, таймеров отключения или индикаторов, однако именно простота обеспечивает механическому реостату популярность среди практикующих врачей.

Скорость включения.
Включить максимальное освещение можно за доли секунды. Учитывая, что большинство специалистов проводят осмотр исключительно с максимальным освещении, повторяющееся при каждом осмотре двухсекундное ожидание при включении и выключении кажется излишним.

Неприхотливость.
Механический реостат хорошо переносит высокие и низкие температуры - лишь бы не расплавился пластик и контакты не покрылись инеем. Устойчив к повышенной влажности – кратковременное намокание с последующей просушкой прибору не повредит, хотя длительное пребывание во влажной среде может вызвать окисление контактов и нестабильную работу (*см. ремонтопригодность).

Реостат не требователен к качеству элементов питания. Чтобы сжечь механическую начинку, потребуется ОЧЕНЬ серьезное напряжение. Гораздо большее, чем могут выдать батарейки.

Сохранность элементов питания.
Электронный реостат постоянно находится в дежурном режиме – электроника запитана, ожидает команды на включение. Все как в смартфоне – экран выключен, но батарея понемногу теряет заряд. Поэтому не рекомендуется надолго оставлять элементы питания в рукоятке – батарейки разряжаются, и в худшем случае могут потечь и испортить прибор.

Механический реостат в выключенном состоянии полностью размыкает цепь, превращая рукоятку в обычный футляр для хранения батареек.

Ремонтопригодность.
Отметим, что легкую разборку рукоятки с механическим реостатом предлагают далеко не все производители. Лидером сегменте ремонтопригодности является немецкий производитель офтальмоскопов и отоскопов KaWe (Германия). У KaWe откручивается не только нижняя крышка батареечной рукоятки, но и блок реостата.

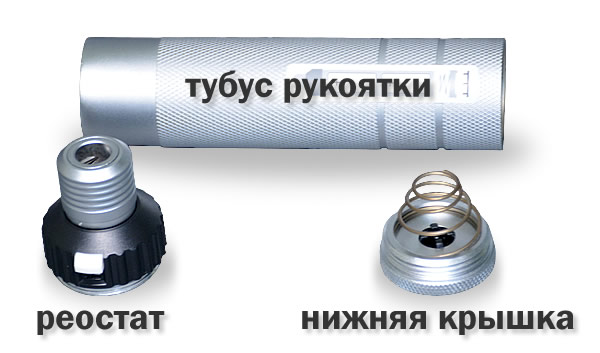

Рукоятка KaWe в разобранном виде

При загрязнении контактов реостата их легко очистить самостоятельно, без обращения в сервисный центр.

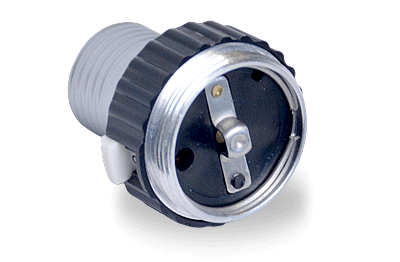

Контактная группа реостата рукоятки KaWe

Механизм реостата KaWe так же легко разбирается, и приводится в рабочее состояние простым протиранием контактов ваткой со Spiritus aethylicus*.

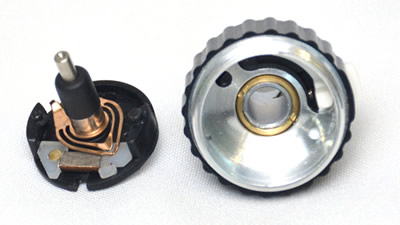

Реостат офтальмоскоп KaWe в разобранном виде

* Примечание: самостоятельная разборка реостата аннулирует право на бесплатное гарантийное обслуживание.

- Стоимость.
Отоскопы и офтальмоскопы с механическим реостатом значительно доступнее аналогов с электронным управлением.

Подведем итог.

С какой рукояткой купить отоскоп или офтальмоскоп?

Электронный реостат технологичен, работает плавно, обладает полезной опцией автоматического отключения. Производители пошли по пути развития технологий, начинив реостаты тонкой электроникой, тем самым добавив комфортные возможности, не доступные механическим реостатам. Выбирайте отоскоп и офтальмоскоп с электронным реостатом, если важны передовые технологии и комфорт. Но учитываете требования к бережному обращению и качеству элементов питания.

Механический реостат быстр, надежен, ремонтопригоден, не дорог.
Производители пошли по пути улучшения существующих простых решений, не меняя основной принцип работы. С годами совершенствуются только материалы, из которых изготавливается реостат – улучшается система шарниров, повышается устойчивость контактов к окислению, используется ударопрочный пластик. Тем самым повышается механическая надежность и срок службы. Выбирайте прибор с механическим реостатом, если в первую очередь важны скорость работы, неприхотливость и цена. Среди равных выбирайте производителя с полностью разборной рукояткой.

С уважением, технический отдел интернет-магазина немецкого диагностического оборудования KaWe.
